GATO DE ELEVACIÓN PARA CONTENEDORES CON ENGANCHE AL RINCÓN ISO 1161

El soporte de elevación de contenedor es un dispositivo mecánico diseñado para levantar y estabilizar contenedores marítimos estandarizados, conforme a la norma ISO 1161. Permite posteriormente instalar ruedas de contenedores diseñadas para colocarse en las esquinas.

Función

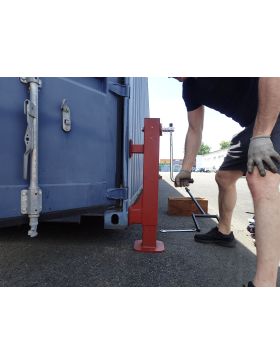

Permite levantar un lado o una esquina de un contenedor para facilitar las operaciones de carga, descarga, mantenimiento o posicionamiento preciso. Utilizadas en pares o en cuartetos, estos soportes soportan el peso total del contenedor. Es posible levantar un solo lado (generalmente el ancho), calzarlo y luego proceder a levantar el otro lado en un segundo momento.

Capacidad de elevación

Cada unidad tiene una capacidad de elevación máxima de 4,5 toneladas (4 500 kg), lo que equivale a un total de 13,5 toneladas (13 500 kg) para un conjunto de cuatro soportes (tras la aplicación de un coeficiente de seguridad). Recomendamos levantar los contenedores vacíos para facilitar la intervención de los operadores. Por ejemplo, levantar un contenedor de 40 pies vacío requiere una fuerza constante de 15 kg en la manivela. Esta fuerza permite levantar aproximadamente 1 tonelada por esquina; por lo tanto, debe duplicarse para levantar 2 toneladas por esquina. La carga estática máxima es de 6 toneladas por unidad multiplicado por 3 puntos sin riesgo de deformación.

El uso de este dispositivo está limitado a contenedores de menos de 18 toneladas en estático y 13,5 toneladas en dinámico (al levantar). Declinamos toda responsabilidad en caso de sobrecarga, ya que esto puede provocar fallas mecánicas graves y daños personales significativos.

Compatibilidad con las esquinas ISO 1161

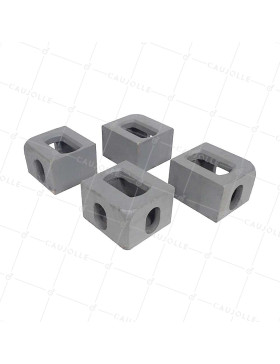

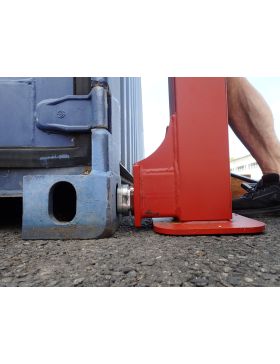

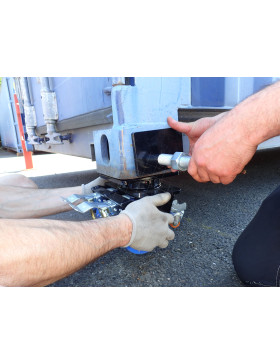

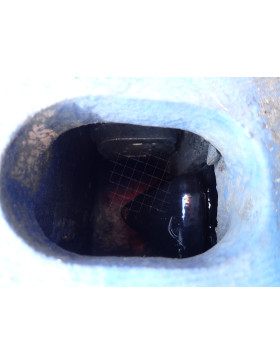

El soporte está específicamente diseñado para fijarse firmemente a las esquinas ISO 1161, puntos de anclaje estandarizados presentes en las ocho esquinas de cada contenedor marítimo. Este sistema garantiza una conexión segura y perfectamente estable.

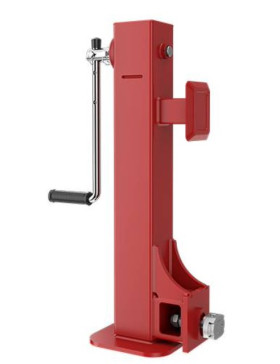

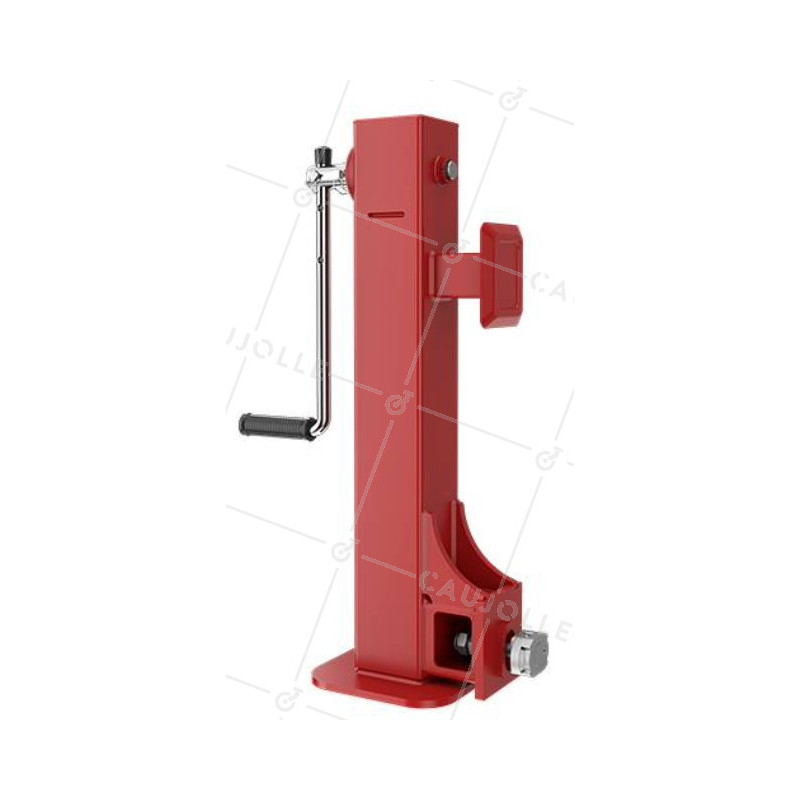

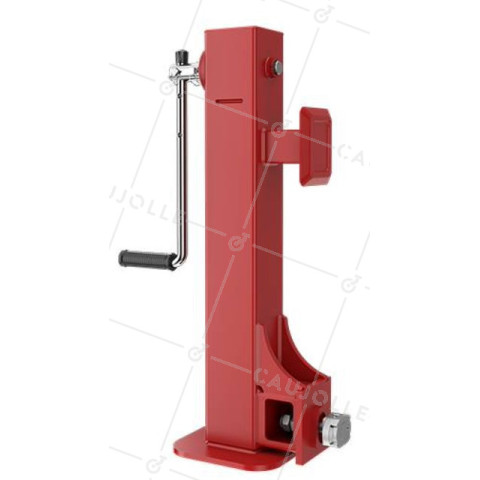

Mecanismo de elevación

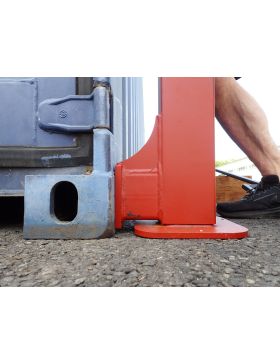

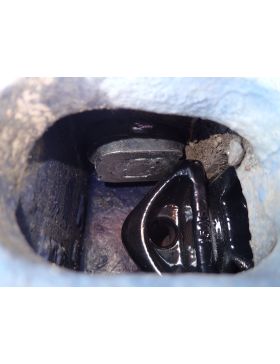

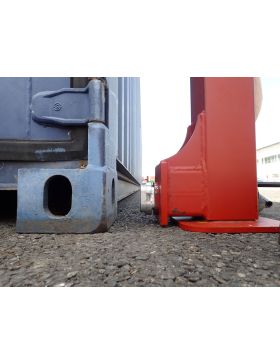

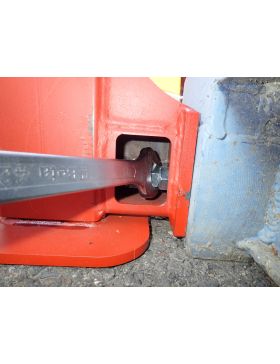

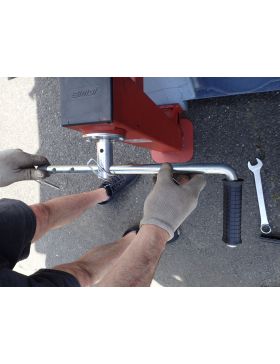

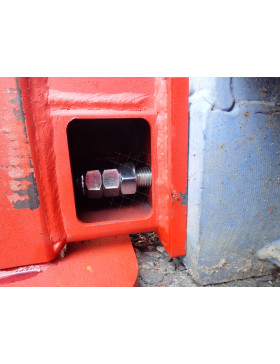

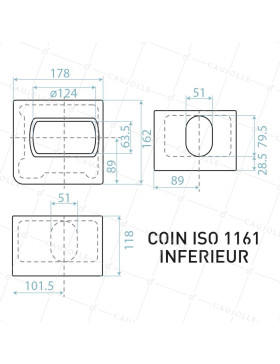

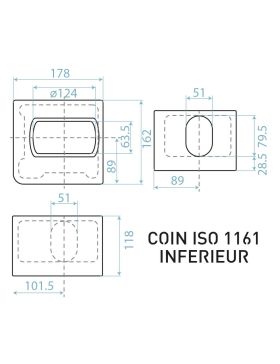

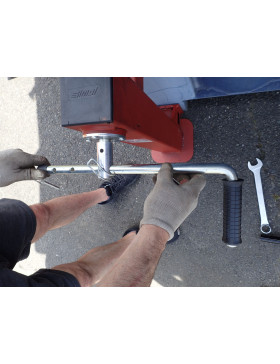

El mecanismo es manual y se acciona mediante una manivela. La rotación activa dos engranajes que permiten la extensión o retracción de la parte superior. El estándar de dimensión de las esquinas ISO (99 % de los contenedores) coloca el centro de la apertura lateral a 68 mm del suelo. Nuestros soportes pueden bajar hasta 58 mm, lo que ofrece un margen de 10 mm. Esta altura reducida permite bloquear el dispositivo incluso si el contenedor se ha hundido ligeramente en el suelo con el tiempo (asfalto, por ejemplo). Encontrará el plano detallado de las esquinas ISO en los visuales del artículo.

Construcción y materiales

Fabricados en acero de alta resistencia, estos soportes garantizan una durabilidad máxima. Las soldaduras están reforzadas, con un grosor de 12 mm para la base y los refuerzos.

Base de soporte

La base de 220 x 220 mm está diseñada para ofrecer una estabilidad óptima sobre una superficie plana y estabilizada.

Altura de elevación y compatibilidad de las ruedas

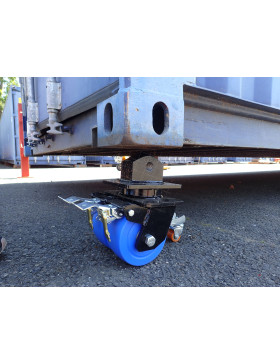

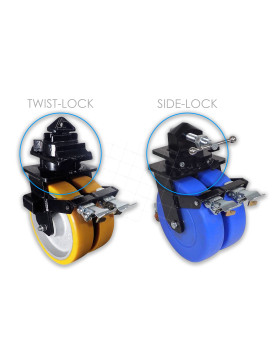

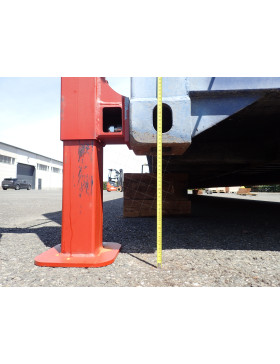

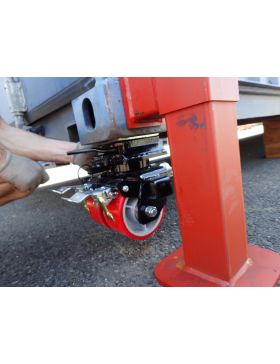

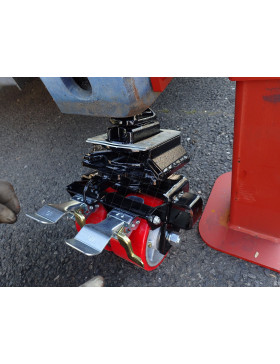

La carrera de elevación se extiende de 0 a 390 mm, lo que permite la instalación de ciertos modelos de nuestras ruedas para contenedores que encontrará en los productos asociados al final de la página, en particular aquellas de 150 mm de diámetro con fijación twist-lock a tornillo. Nota: con las ruedas twist-lock de palanca rápida, es necesario retirar el soporte previamente para liberar el espacio interior de la esquina. Para cualquier pregunta, no dude en contactar a nuestro servicio comercial o nuestra oficina de estudios.

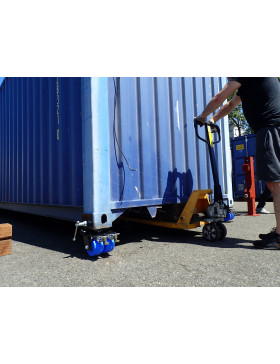

Uso

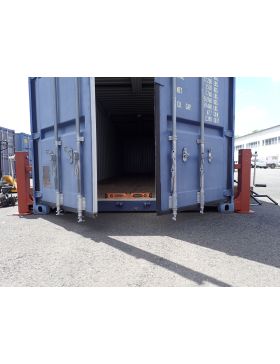

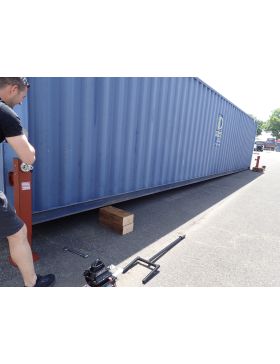

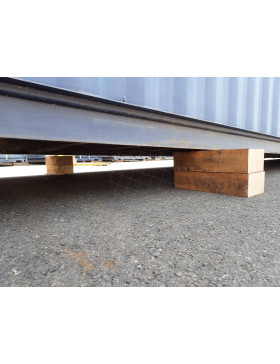

Estos soportes son una solución flexible y económica para la manipulación de contenedores en terminales portuarias, áreas de almacenamiento o en obras, sin recurrir a equipos pesados (grúas, carretillas elevadoras). Recomendación de seguridad: Recomendamos encarecidamente la inserción de cuñas (tipo traviesas de ferrocarril) para asegurar el conjunto durante la operación.

Encuentre todos los modelos de ruedas compatibles al final de la página.

Planes 3D a solicitud, plano 2D descargable al final de la página.
